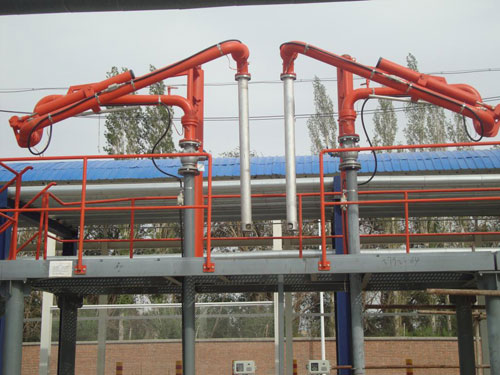

AL1402 型陸用流體裝卸臂
流體裝卸臂是用轉動靈活、密封性好的旋裝接頭與管道串聯起來，用于槽車與儲運管線之間傳輸液體介質的撓性設備。
裝卸臂由內臂、外臂、內臂鎖緊裝置、旋轉接頭、平衡器、垂管等部件組成。鶴管由4只旋轉接頭相互連接，以實現臂的三維運動，能保證在規定的包絡空間的任何位置與槽車正確對接。AL型底部裝卸鶴管配置彈簧缸平衡裝置，用于平衡外臂和外伸臂等部件和管內液體的重力。使臂始終處于平衡狀態。保持上下升降、左右旋轉輕便靈活。
陸用流體裝卸臂結構特點
●不泄漏的旋轉接頭及密封圈
------關鍵部件旋轉接頭選用合金鋼及不銹鋼，應用復式滾道，能夠承受苛酷的軸向、徑向及力矩負荷，轉動靈活。
------密封結構獨特，采用耐磨、耐腐蝕的增強聚四氟乙烯PTFE，內嵌不銹鋼骨架，密封面經拋光處理，密封可靠。
● 能隨遇平衡的彈簧缸平衡機構
------彈簧缸平衡機構設計合理，能使裝卸臂在操作范圍內隨遇平衡，避免裝卸臂因不平衡而出現碰撞現象，無需再使用笨重的配重鐵，使操作靈活、安全。
● 裝卸作業中，臂隨罐車在正常范圍內移動，發揮充分的可撓性。
● 靈巧多樣的附件可實現安全作業和環境保護。
● 優質的表面處理和涂層，使設備具有良好的耐侯性。
n 主要參數
適用介質：汽柴油等化工介質
公稱口徑：DN50 — DN150
設計溫度：-40°C — 80°C
設計壓力：-0.08 Mpa — 6.0 Mpa
管道材質：碳鋼、不銹鋼
n 部件組成
1．立柱：
為使管道受力合理化，用于支承臂的重量，分散旋轉接頭載荷，安裝穩固。
立柱與棧橋裝配時可以采用螺栓連接或焊接。
2．內臂鎖緊：
用于在臂在收容位置時，將臂鎖緊在該位置，這樣可以防止因?yàn)榇箫L(fēng)環境或因非操作人員操作而使臂或周圍建筑受損。
3．入口法蘭：是臂與管線的連接部分，一般接口與管線之間采用法蘭連接。
4．旋轉接頭
法蘭材質一般為碳鋼,內圈材質為304，外圈為45#鍛件。雙滾道支承結構，滾道為精密數控機床加工，并經淬硬處理。旋轉接頭承載力大，轉動靈活、可靠。主密封圈結構獨特，采用PTFE增強聚四氟乙烯材料，內襯不銹鋼彈簧卡。密封面經拋光處理，密封性能優越、可靠。具有較強的耐磨、耐腐蝕性。使用壽命長等優點。同一型號鶴管的主副密封圈規格相同，可以互換。
5．內臂：
連接接口與外臂之間的部分，可在水平面上回轉。
6．外臂：
為低溫鶴管的主體部分，可以實現水平方向360°，
垂直方向75°范圍的回轉。
7．平衡系統：
用以平衡外臂及垂管的重量，這樣使得臂操作靈活、輕巧。平衡系統為彈簧缸，缸內彈簧為壓縮彈簧。
8．垂管：
實現裝卸臂伸入槽車內，鋁合金垂管克服了鋼質材料與罐車碰撞可能產生的危害。
|
