登船梯是現代大型碼頭在船舶停靠碼頭進行作業時,為人員提供碼頭與船之間安全、快速通道的大型專用設備。
基本說明
登船梯的主懸梯整體在回轉支承和液壓缸的作用下作回轉運動。在升降機構作用下,實現上下運動。它的主梯、前梯在液壓缸的驅動下能夠相對的轉動,實現主梯俯仰,前梯變幅調位的功能,能夠滿足不同潮差,不同船型的登船要求。登船梯具有水平轉動功能,可以將整個設備回收在碼頭內。
為了保證設備的安全可靠,登船梯的設計制造都嚴格執行了防爆要求和參照了人體工程學的有關參數。設有相應的安全保護和指示裝置。登船梯的驅動機構,采用機械和液壓驅動系統,為保證各傳動結構工作安全,設計中根據需要,設置各種安全保護裝置,并根據碼頭作業油品的閃點對登船梯所有的電氣裝置決定選用防爆型電氣裝置。
性能特點
梯子主體采用鋁合金材料,既輕便又安全,同時踏步面始終保持水平;
三角梯與前梯采用單點聯接,能適應船舶顛簸和甲板不平等情況;
現場無線遙控操作,可在甲板上操作;
液壓系統布局合理,密封性好又便于維修,同時具有防水和防腐功能;
升降機構鎖緊性能好并具有防護功能;
按鈕箱放在回轉平臺上,操作時直觀、方便;
先進的回轉及升降系統使得梯子的操作平穩可靠;
登船梯處于收容狀態時具有鎖緊裝置,梯子還有防護裝置;
梯子的仰俯、旋轉,平臺升降的極限位置均設有機械限位塊和限位開關。
安全保護裝置
主梯俯仰機構俯仰角度極限位置設有限制開關;
俯仰機構設有收攏鎖定裝置;
前梯變幅機構極限位置設有限制開關;
回轉機構回轉極限位置設有限制開關;
液壓系統和電氣系統設有保護裝置;
升降機構就位后,使用安全銷鎖定。
塔架具有防雷擊功能。
旋轉平衡式登船梯
旋轉平衡式登船梯液壓缸驅動主梯、前梯和三角梯的變幅,液壓馬達減速后驅動設備回轉。主梯油缸具有全自鎖功能,無配重,適用于8萬噸以下的碼頭。

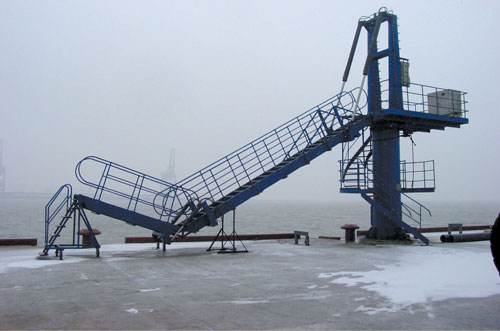

塔架式登船梯
塔架式登船梯配有多平臺與升降機構,三角梯、前梯、主梯呈手臂狀分布,有較大的適用范圍,由液壓缸推動梯子實現仰俯、伸縮、繩輪系統拉動平臺升降,液壓馬達推動回轉支承帶動平臺在水平面±90°內作回轉,適用于潮差較大的碼頭或5萬噸以上的碼頭。
|
